2CY齒輪油泵
2CY齒輪油泵簡介：
適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5～1500cst的潤滑油或性質類似潤滑的其它液體，以及用于液壓傳動系統。
2CY齒輪油泵應用范圍：
在輸油系統中可用作傳輸、增壓泵；在燃油系統中可用作輸送、加壓、噴射的燃油泵；在液壓傳動系統中可用作液壓動力的液壓泵；在一切工業領域，均可作潤滑油泵用。
2CY齒輪油泵結構特點：
本系列齒輪泵主要有齒輪、軸、泵體、泵蓋、軸端套、軸端密封等組成。齒輪經氮化處理有較高的硬度和耐磨性，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑在泵工作時利用輸送介質而自動達到。
泵內四個軸承套在泵體內浮動安裝，隨工作壓力大小自動調整端面間隙，因此泵的壓力穩定，輸出流量脈動小，容積效率高。從主軸外伸端向泵看，為順時針旋轉。

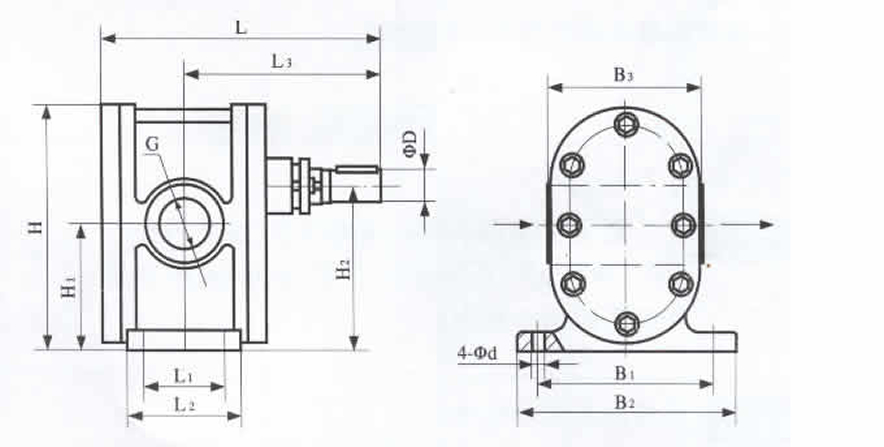

2CY齒輪油泵外形圖：
2CY齒輪油泵技術參數：
| 型號 | 流量 | 轉速 min |
排出壓力 Pa |
必需汽蝕余量 m |
效率 % |
電動機 | ||
| m3/h | h/min | 功率w | 型號 | |||||
| 2CY-1.08/2.5 | 1.08 | 18 | 1420 | 2.5 | 9.5 | 58 | 2.2 | Y100L1-4 |
| 2CY-2.1/2.5 | 2.1 | 35 | 1420 | 2.5 | 9.5 | 58 | 3 | Y100L3-4 |
| 2CY-3/2.5 | 3 | 50 | 1440 | 2.5 | 9.5 | 59 | 4 | Y112M-4 |
| 2CY-4.2/2.5 | 4.2 | 70 | 1440 | 2.5 | 9.5 | 59 | 5.5 | Y132S-4 |
| 2CY-7.5/2.5 | 7.5 | 125 | 1440 | 2.5 | 9.5 | 63 | 7.5 | Y132M-4 |
| 2CY-12/2.5 | 12 | 200 | 1460 | 2.5 | 9.5 | 63 | 15 | Y160L-4 |
2CY齒輪油泵技術規格：
| 型號 | L | L1 | L2 | L3 | B1 | B2 | B3 | H | H1 | H2 | G | aD | 4-aD |
| 2CY-1.08/2.5 | 193.5 | 45 | 75 | 138.5 | 114 | 138 | 95 | 132 | 67.5 | 87 | G3/4" | 18 | 10 |
| 2CY-2.1/2.5 | 198.5 | 48 | 78 | 142.5 | 124 | 154 | 110 | 164.5 | 86 | 112 | G1" | 18 | 10 |
| 2CY-3/2.5 | 198.5 | 48 | 78 | 142.5 | 124 | 154 | 100 | 164.5 | 86 | 112 | G1" | 18 | 10 |
| 2CY-4.2/2.5 | 220 | 58 | 88 | 155 | 160 | 190 | 140 | 205 | 107.5 | 140 | G11/4" | 28 | 12 |
| 2CY-7.5/2.5 | 239 | 65 | 98 | 164.5 | 160 | 190 | 140 | 205 | 107.5 | 140 | G13/2" | 38 | 12 |
| 2CY-12/2.5 | 360 | 106 | 136 | 257 | 190 | 220 | 210 | 256 | 136 | 178 | G2" | 32 | 14 |
