NL型內齒形彈性聯軸器
NL型內齒形彈性聯軸器
N型內齒形彈性聯軸器簡介：
該產品適用于軸間及撓性傳動，允許較大的軸向徑向位移，軸角位移，具有結構簡單，拆裝容易，維修方便，壽命長，噪音低，成本少，各傳動功率損失小等特點。

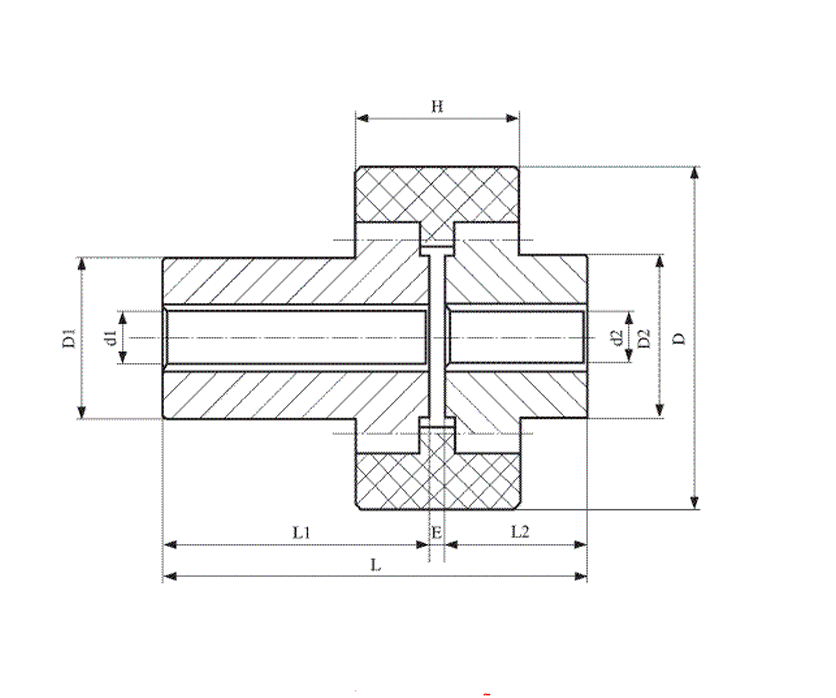

N型內齒形彈性聯軸器外形圖：
用戶定貨時請注明軸型式及鍵槽類型：
例如：NL4內齒彈性聯軸器(鍵槽按GB3852-83標準)
主動軸Y型軸孔A型鍵槽：d1=38 L1=80
從動軸Y型軸孔A型鍵槽：d2=30 L21=50
NL4=YZ28×62/YA35×82
|
型號 |
公稱扭矩(N.m) |
許用轉速 |
主要尺寸 |
最大尺寸偏差 | ||||||||
|
軸孔直徑(d1 d2) |
軸孔長度(L1 L2) |
L |
D |
D1 D2 |
E |
H |
軸向mm |
徑向mm |
角度 | |||
|
NL2 |
100 |
6000 |
12-22 |
20-45 |
按用戶 要求 |
52 |
36 |
4 |
40 |
2 |
±0.4 |
1° |
|
NL3 |
160 |
6000 |
20-28 |
20-60 |
66 |
33 |
4 |
46 |
2 |
±0.4 |
1° | |
|
NL4 |
250 |
6000 |
28-38 |
25-80 |
83 |
58 |
4 |
48 |
2 |
±0.4 |
1° | |
|
NL5 |
315 |
5000 |
32-42 |
30-110 |
93 |
68 |
4 |
50 |
3 |
±0.4 |
2° | |
|
NL6 |
400 |
5000 |
40-48 |
40-110 |
100 |
68 |
4 |
52 |
3 |
±0.4 |
2° | |
|
NL7 |
630 |
3600 |
45-55 |
45-110 |
115 |
80 |
4 |
60 |
3 |
±0.6 |
2° | |
|
NL8 |
1250 |
3600 |
48-65 |
50-140 |
140 |
96 |
4 |
72 |
3 |
±0.6 |
2° | |
|
NL9 |
2000 |
2000 |
60-80 |
60-170 |
175 |
124 |
6 |
93 |
4 |
±0.7 |
2° | |
|
NL10- |
3150 |
1800 |
70-100 |
70-210 |
220 |
157 |
8 |
100 |
4 |
±0.7 |
2° | |
