LBZ立式油泵裝置
LBZ系列立式油泵裝置(Q/ZB257-77)
LBZ系列立式油泵裝置產品簡介:
本裝置適用于稀油站中作為輸送潤滑油的立式齒輪油泵裝置，也可用于液壓傳動系統作為動力源或輸送無腐蝕的潤滑液體介質，適用介質的粘度為N22-N460的工業潤滑油或液壓溫度50℃±5℃。
LBZ系列立式油泵裝置型號說明：

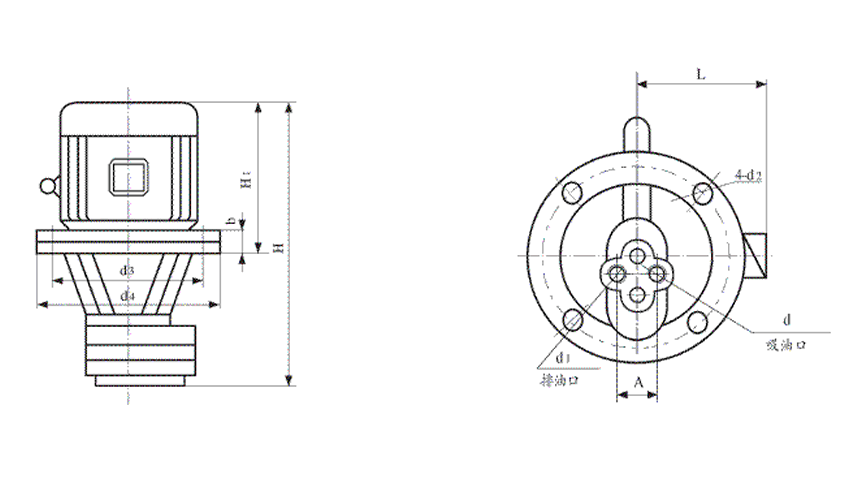

LBZ系列立式油泵裝置外形圖：
LBZ系列立式油泵裝置技術參數：
|
型號 |
公稱壓力 Pa |
齒輪油泵 |
電動機 | |||||
|
型號 |
公稱流量 h/min |
公稱排量 ml/r |
吸入高度 mm |
型號 |
功率 w |
轉速 min | ||
| LBZ-6 |
＜2.5 |
CB-B6 | 6 | 4 |
500 |
Y80L-4-B3 |
0.55 |
1450 |
| LBZ-10 | CB-B10 | 10 | 7 | |||||
| LBZ-16 | CB-B16 | 16 | 11 |
Y90L-4-B3 |
1.1 | |||
| LBZ-25 | CB-B25 | 25 | 17 | |||||
| LBZ-40 | CB-B40 | 40 | 28 |
Y100L1-4-B3 |
2.2 | |||
| LBZ-63 | CB-B63 | 63 | 45 | |||||
| LBZ-100 | CB-B100 | 100 | 70 |
Y112M-4-B3 |
4 | |||
| LBZ-125 | CB-B125 | 125 | 86 | |||||
| LBZ-160 | CB-B160 | 160 | 110 | 5.5 | ||||
LBZ系列立式油泵裝置技術規格：
| 型號 | d | d1 | d2 | d3 | d4 | A | b | L | H | H1 |
| LBZ-6 | Z3/8" | Z3/8" | 11 | 165 | 200 | 35 | 30 | 140 | 423 | 275 |
| LBZ-10 | 435 | |||||||||
| LBZ-16 | Z3/4" | Z3/4" | 11 | 165 | 200 | 50 | 30 | 140 | 474 | 293 |
| LBZ-25 | 482 | |||||||||
| LBZ-40 | Z1" | Z3/4" | 13 | 215 | 250 | 55 | 32 | 155 | 520 | 328 |
| LBZ-63 | 532 | |||||||||
| LBZ-100 | Z21/4" | Z1" | 13 | 215 | 250 | 65 | 32 | 180 | 606 | 363 |
| LBZ-125 | 615 | |||||||||
| LBZ-160 | Z2" | Z11/2" | 15 | 265 | 300 | 96 | 38 | 210 | 656 | 415 |
備注：
1、本裝置所使用潤滑油為N22-N460工業潤滑油，油液應清潔，無任何機械雜質。
2、裝置的運轉方向按標牌指示箭頭為準。
3、使用時，若發現不吸油或油量不足時，應檢查管道是否被堵塞，接頭是否已扳緊，防止有空氣進入或有泄漏情況。
需配防防爆電機及變動電機功率時，訂貨請注明
